Obbiettivo:
Il telefono ci viene portato dopo essere stato in altri centri assistenza, e si presenta con una problematica di riavvio automatico e continuativo, ovvero una volta acceso lo schermo e comparsa la mela, il telefono si spegne e riaccende in un ciclo che si interrompe solo all’esaurirsi della batteria. L’obiettivo Ë capire cosa impedisce l’avvio corretto del sistema e sostituire i componenti difettosi.
Procedura applicata:

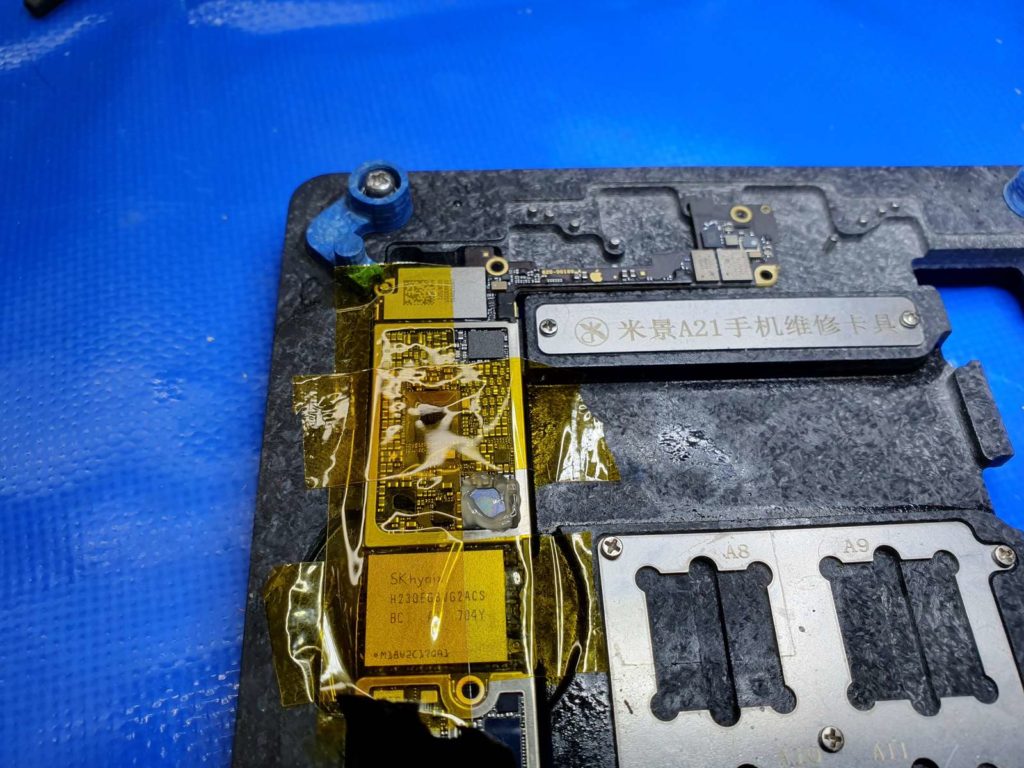

– si procede allo smontaggio della scheda madre del telefono
– accendiamo la scheda per valutare eventuali parti in surriscaldamento (esito negativo)

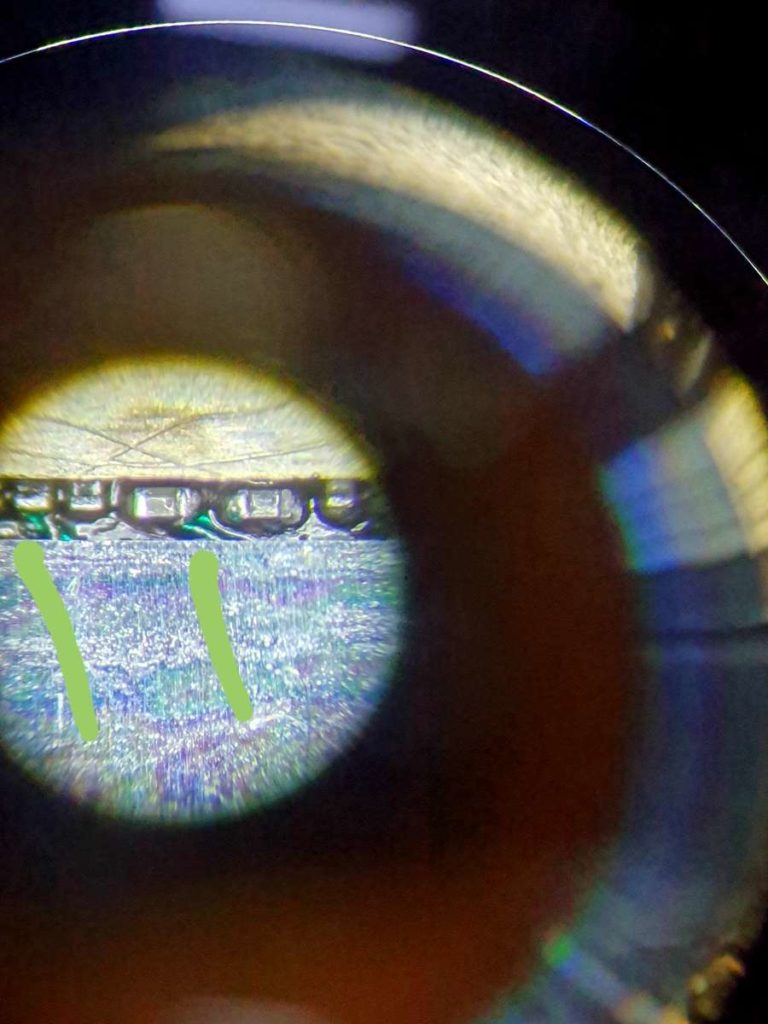

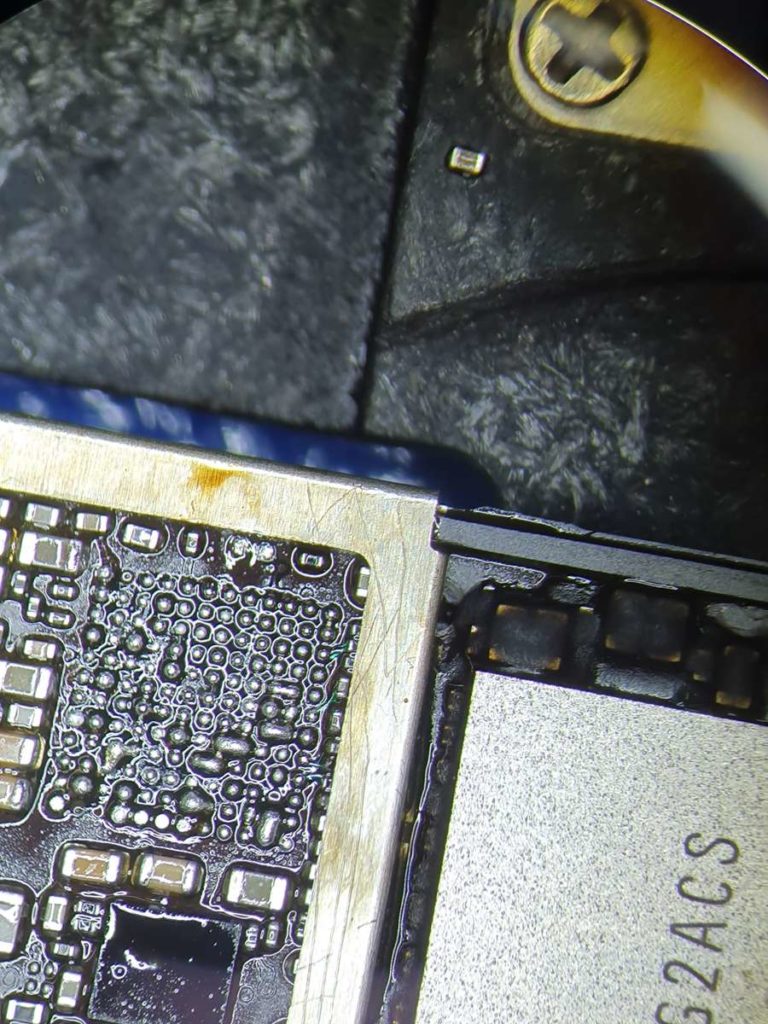

– procediamo con un ispezione visiva al microscopio e notiamo evedenti segni di una lavorazione precedente su pi˘ punti della scheda. Lavori eseguito con una certa fretta a nostro parere

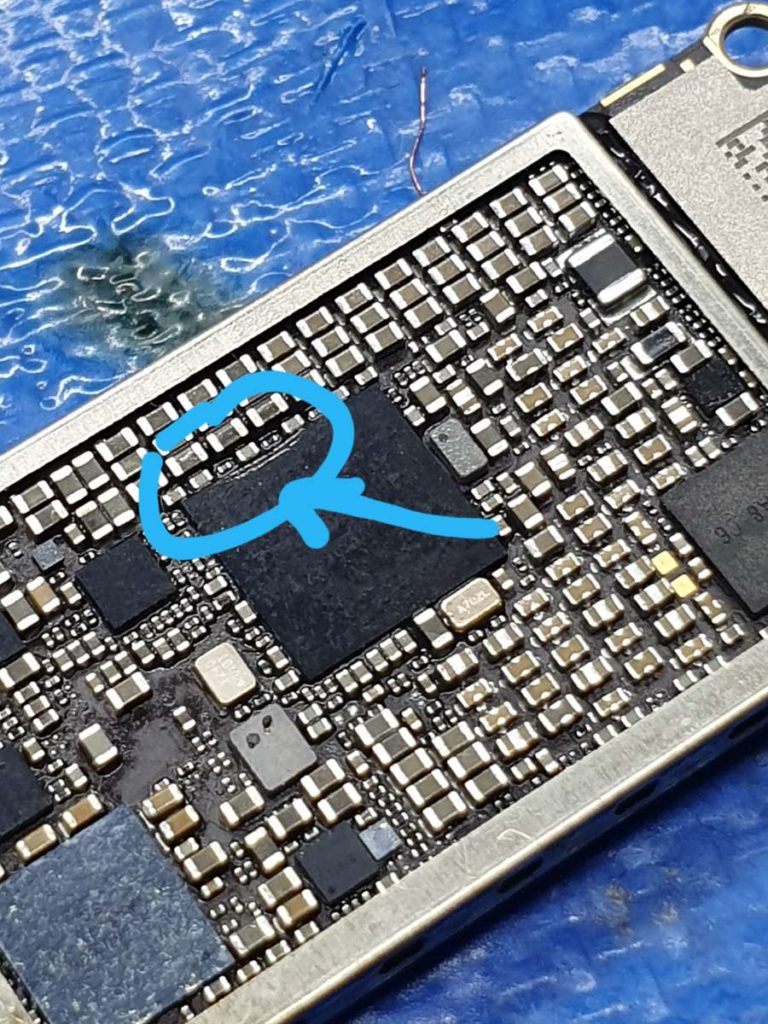

– procediamo alla rimozione del circuito integrato audio (IC Audio) da cui notiamo diversi corti circuiti sottostanti e ponti in rame

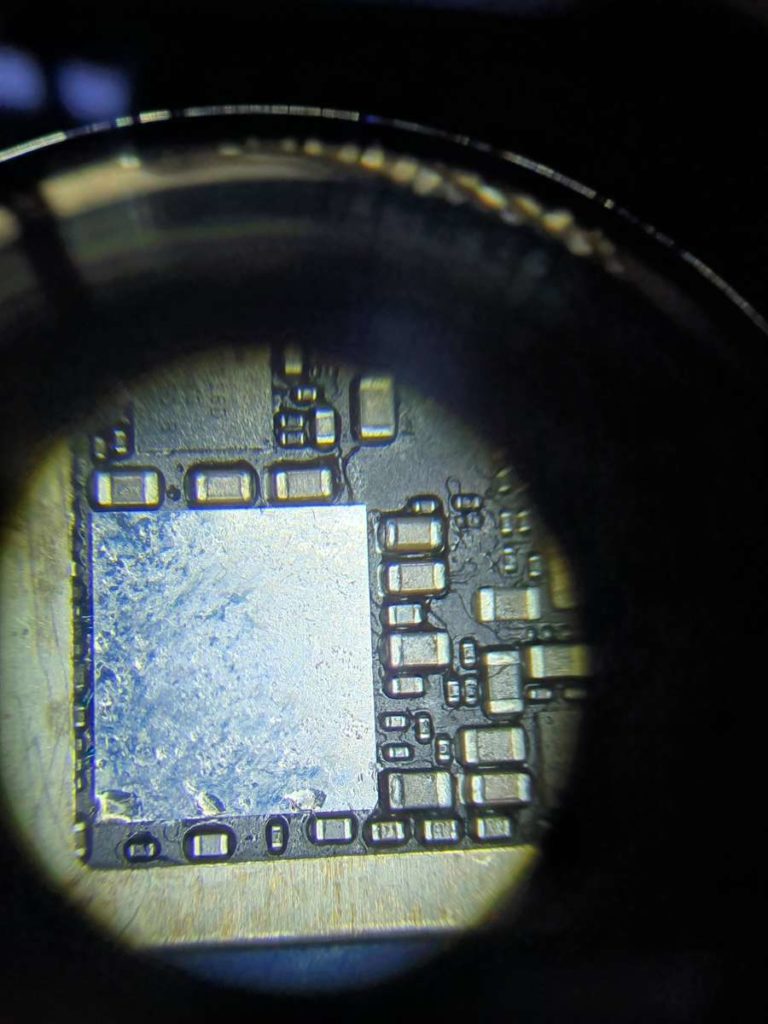

– eseguita una profonda pulizia della zona per rimuovere lo stagno in eccesso che causava i corti circuiti
– dopo la rimozione la scheda ancora non si accende, e procediamo quindi ad una nuova analisi scoprendo che il problema si verifica anche in altri 3 punti della scheda
– procediamo alla rimozione di altri 2 IC Audio e del chip di ricarica (IC U2).

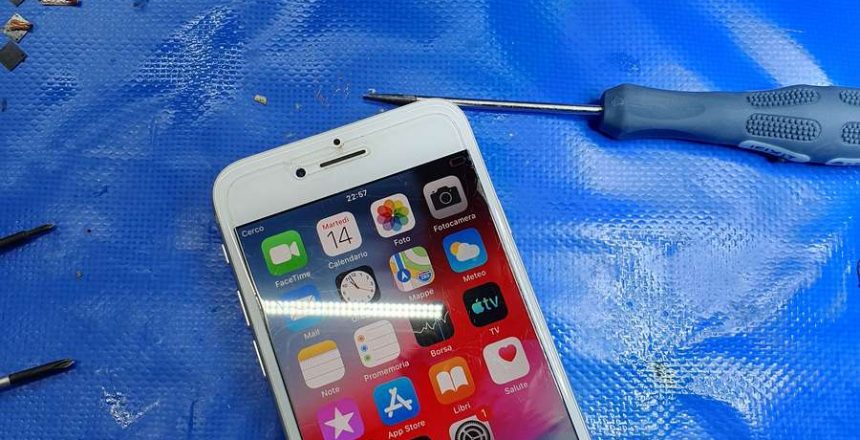

Dopo la pulizia di queste ultime zone, il telefono finalmente si avvia, anche se con molta fatica. Ciò causerà il presentarsi di un’ulteriore problema che spegnerà nuovamente il telefono.
