RIPARAZIONE SMARTPHONE CHIP LEVEL

RIPARAZIONE SMARTPHONE CHIP LEVEL

L’obiettivo:

L’obiettivo di questo intervento è quello di ripristinare le funzioni audio del telefono che risultano compromesse a causa di un problema su scheda madre.


I problemi riscontrati sono:
– non funziona più il microfono
– non funziona sia la cassa auricolare che l’altoparlante inferiore

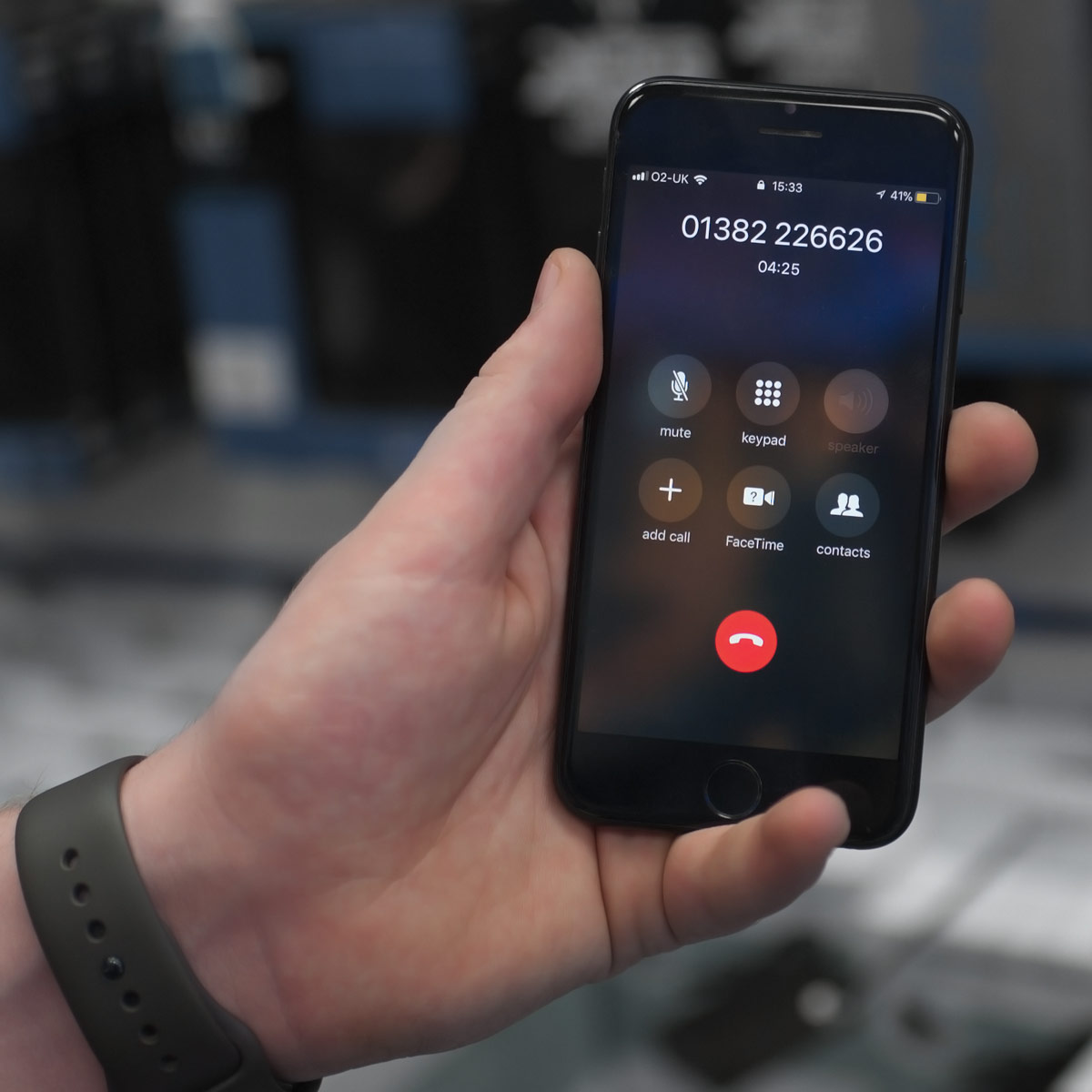

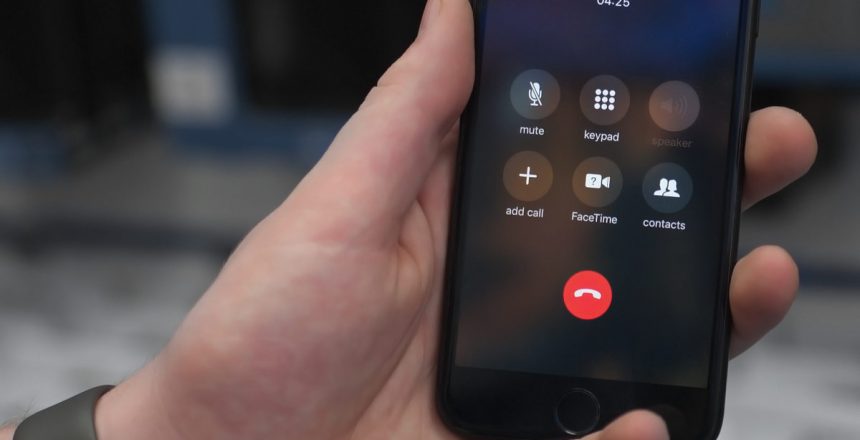

– durante la chiamata il vivavoce non si può attivare (come visibile in foto)
– impossibilità di registrare un promemoria audio

Il telefono risulta quindi poco utilizzabile, poichè non è possibile dialogare durante una chiamata.



– procedura di verifica del corretto funzionamento dei componenti sostituibili (microfono e casse audio)

– dopo aver escluso il malfunzionamento del microfono, cassa auricolare e altoparlante, possiamo procedere allo smontaggio completo della scheda madre, andiamo a togliere le protezioni adesive del chip audio U3101.

– tramite strumentazione adeguata procediamo alla rimozione (dissaldatura) del chip guasto



– sul monitor tramite microscopio possiamo vedere le piazzole di saldatura dopo la rimozione del chip. Qui procediamo alla completa pulizia e la preparazione per ospitare il nuovo IC audio (operazione da fare con precisione pena la non riuscita della riparazione)

– effettuati controlli sulle piste che conducono ai condensatori circostanti per escludere corti circuiti e riparazione di eventuali piste interrotte

– assicurato che non ci siano altri problemi si procede alla saldatura del nuovo chip audio U3101

– rimontaggio dei componenti e test delle funzioni audio

INTERVENTO RIUSCITO!

Tempistica:

L’intero intervento è durato circa 4,5 ore
